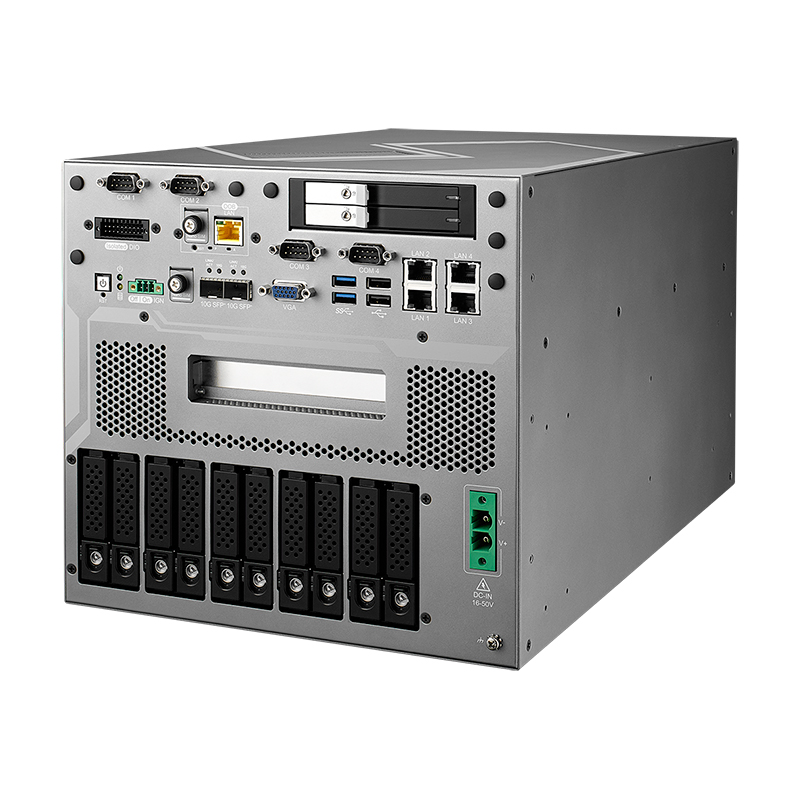

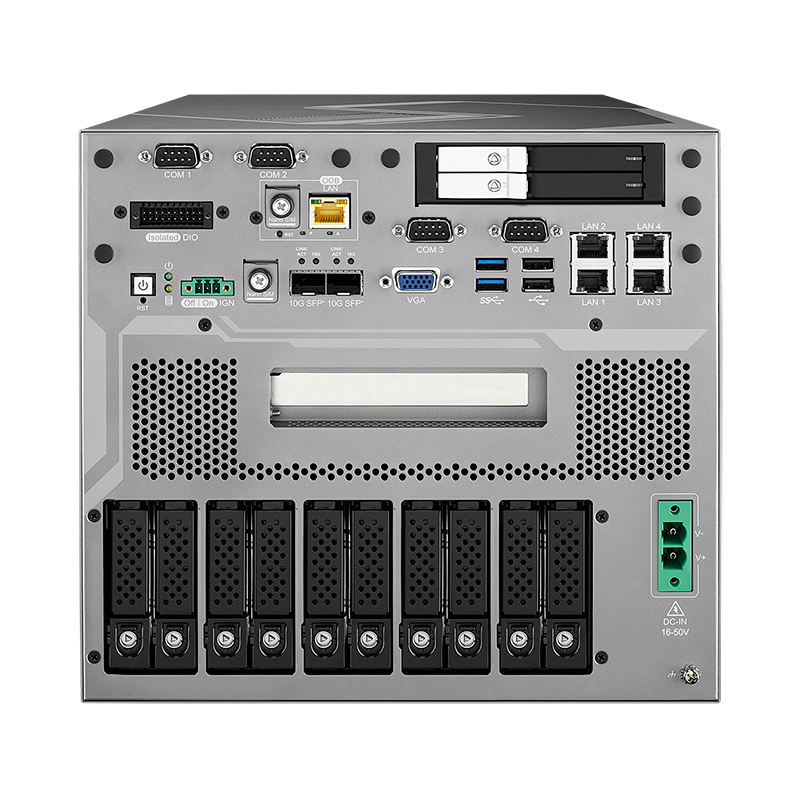

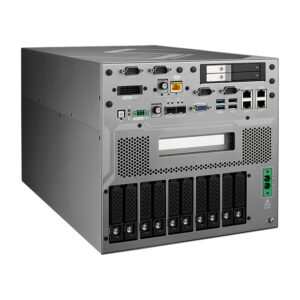

ICS-1110S
製品特長
PRODUCT FEATURE
・サーバーグレードIntel® Xeon® D-2800/D-2700 プロセッサ採用（Eddy Lake D）、最大22コアサポート
・2基10G SFP+、4基GigE LAN、4基USB、16-bit Isolated DIO
・フロントアクセスの2.5インチSSD/HDDトレイ2基装備、M.2/U.2トレイ10基装備によるIntel® VROC KeyでRAID 0, 1, 5, 10をサポート
・5G/WiFi 6/4G/LTE/GPRS/UMTS複数構築可能
・Intel® vPro、Intel® QAT（クイックアシストテクノロジー）、およびTPM 2.0をサポート
・16V～50VDC電圧入力、ソフトウェアイグニッション電源制御サポート
・デバイスのリモート保護管理機能サポート（Out-of-Band Remote Management）
製品仕様
Product Specifications
| システム | |
| プロセッサ |
– 16-core Intel® Xeon® D-2876NT Processor (Eddy Lake D HCC)
– 12-core Intel® Xeon® D-2752TER Processor (Ice Lake D HCC)
|
| BIOS | AMI |
| SIO | IT8786E |
| メモリ |
8 DDR4 UDIMM/RDIMM 2933MHz, up to 512GB
(ECC support by UDIMM only)
|
| OS | Windows 10, Windows Server, Linux |
| I/Oインタフェース | |
| シリアルポート | 4 COM RS-232/422/485 |
| USBポート |
– 2 USB 3.0 Type-A
– 2 USB 2.0 Type-A
|
| Isolated DIO | 16 Isolated DIO : 8 DI, 8 DO |
| ディスプレイ | VGA : Up to 1920 x 1080 @60Hz |
| LEDランプ | Power, HDD, Wireless, OOB |
| SIMカード | 1 External Nano SIM Card Socket |
| 拡張スロット | |
| PCIe | 1 PCIe x16 slot with PCIe x2 signal (Gen 4) |
| M.2 |
– 1 M.2 Key B Socket (3042/3052/2280, PCIe x2/USB 3.0)
– 1 M.2 Key E Socket (2230, PCIe x1)
|
| ストレージ | |
| SATA |
– 2 SATA III (6Gbps) support software RAID 0, 1
– 2 Front-access 2.5″ SSD/HDD Tray
|
| M.2 | 1 M.2 Key M Socket (2280/22110, PCIe x1/SATA) |
| U.2 |
10 U.2 Front-access tray (PCIex4) support RAID 0, 1 , 5, 10
*M.2 supported by optional accessory
|
| イーサーネット | |
| LAN 1 | Intel® I350 GigE LAN |
| LAN 2 | Intel® I350 GigE LAN |
| LAN 3 | Intel® I350 GigE LAN |
| LAN 4 | Intel® I350 GigE LAN |
| 10G SFP+ | |
| LAN 5 | 10G SFP+ LAN by Intel® Xeon® SoC (OS Windows Server support only) |
| LAN 6 | 10G SFP+ LAN by Intel® Xeon® SoC (OS Windows Server support only) |
| 電源 | |
| 電圧入力 | DC 16V to 50V |
| インタフェース | 2-pin Terminal Block : V+, V- |
| イグニッション コントロール |
16-mode Software Ignition Control |
| リモートスイッチ | 3-pin Terminal Block |
| Out-of-Band管理 | |
| MCU | Nuvoton NUC980 |
| インタフェース | OOB LAN, 10/100Mb Ethernet LAN, RJ45 Connector |
| リモート制御 | Support Remote Power ON/OFF, Reset and Power Cycling |
| その他 | |
| TPM | Infineon SLB9670 supports TPM 2.0, SPI Interface |
|
ウォッチドッグ
タイマ (WDT) |
Reset : 1 to 255 sec./min. per step |
| スマート遠隔制御 | Wake on LAN, PXE supported |
| HW Monitor | Monitoring temperature, voltages. Auto throttling control when CPU overheats. |
| メカニカル設計 | |
| 外形寸法 | 243.5mm x 271.3mm x 390.0mm (9.58″ x 10.68″ x 15.35″) |
| 質量 | 7.9kg (17.41lb) |
| マウント | Wallmount by mounting bracket |
| 設置環境条件 | |
|
動作温度
|
0°C to 60°C (-32°F to 140°F) |
|
保存温度
|
-40°C to 85°C (-40°F to 185°F) |
|
湿度
|
5% to 95% Humidity, non-condensing |
|
相対湿度
|
95% @60°C |
| 耐振動性 | MIL-STD-810G method 514.6, Category 4 |
| 耐衝撃性 | MIL-STD-810G method 516.6, Procedure I |
| EMC指令 | CE, FCC, ICES, EN50155, EN50121-3-2 |
∧
