RES-5000 (M12)
製品特長
PRODUCT FEATURE
オンボード仕様でIntel® Core™ i7-1185G7E プロセッサー搭載による最大15W TDPのCPU生産性を実現

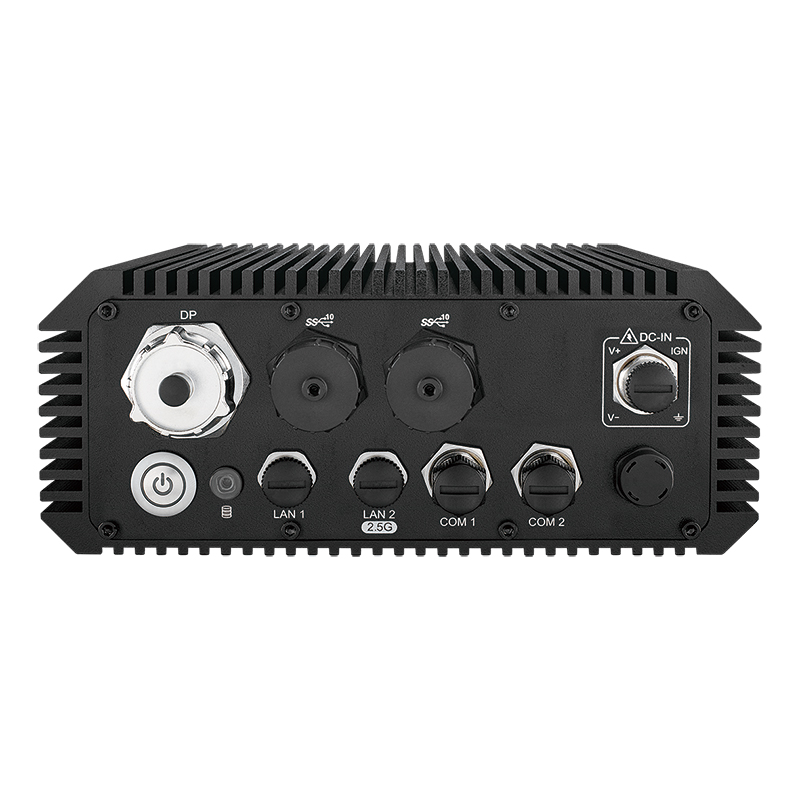

信頼性の高い防水・防塵のIP 67規格準拠

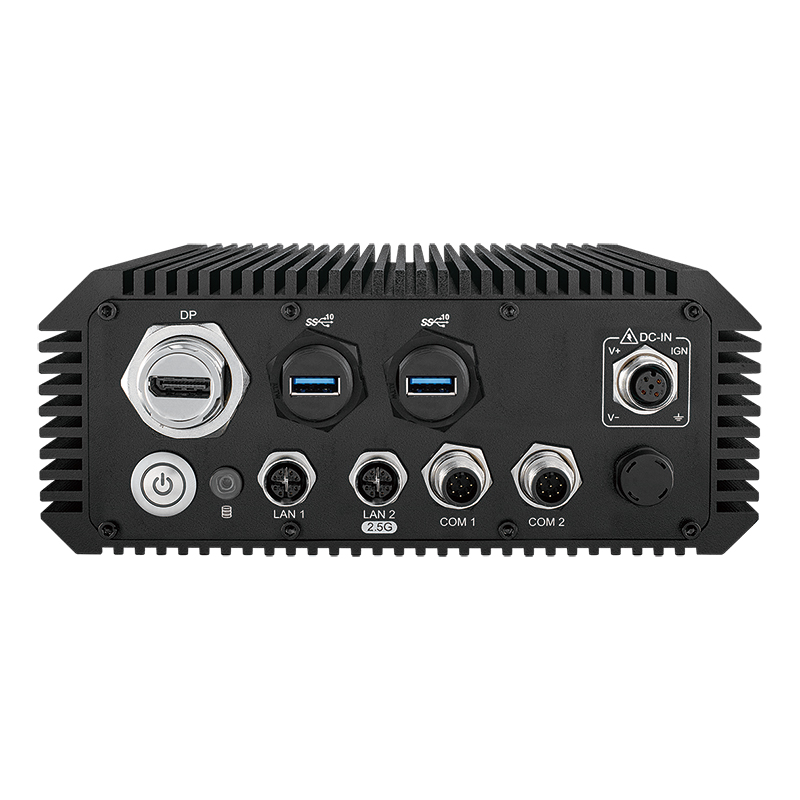

M12コネクタでXコード仕様の2基GigE LAN、Aコード仕様のCOMポートとUSB 3は各2基装備
Intel® vPro、Time-Sensitive Networking (TSN)、TCC規格に準拠、TPM 2.0をサポート
DC電源で最大9V-55V入力サポート、イグニッションコントロール対応可能
ファンレス仕様で-40°C ～ 70°Cの動作温度に対応
オプションで5G/WiFi/4G/LTE用の防水アンテナに対応可能
オプションによるOpenVINO x VHub AIでワンストップAIoTソリューション提案
製品仕様
Product Specifications
| システム | |
| プロセッサ | Onboard Intel® Core™ i7-1185G7E Processor (Tiger Lake UP3) |
| チップセット | Intel® SoC |
| バイオス | AMI |
| SIO | IT8786E |
| メモリ | 1 DDR4 3200MHz SO-DIMM, up to 32GB |
| OS | Windows 11, Windows 10, Linux |
| I/Oインタフェース | |
| シリアルポート | 2 COM RS-232/422/485, A-coded M12 Connector |
| USBポート | 2 USB 3.1 Gen 2, IP67 Waterproof USB Type-A |
| LEDランプ | Power, HDD |
| ディスプレイ | IP67 Waterproof DisplayPort : Up to 4096 x 2304 @60Hz |
| ストレージ | |
| SATA | 1 SATA III (6Gbps) |
| M.2 | 1 M.2 Key B Socket (2260/2242, PCIex2) |
| その他 |
– 1 Internal 2.5″ SSD/HDD Bracket
– 1 M.2 Key B Socket
|
| イーサネット | |
| LAN 1 | Intel® I219LM GigE LAN supports iAMT, X-coded M12 Connector |
| LAN 2 | Intel® I226 2.5GigE LAN supports TSN, X-coded M12 Connector |
| 電源 | |
| 電圧入力 | DC 9V to 55V |
| 電源/IGN端子 | A-coded M12 4-pin Connector |
| イグニッション コントロール |
16-mode Ignition Control |
| リモートスイッチ | IP67 Waterproof Power Button |
| その他 | |
| TPM | Infineon SLB9670 supports TPM 2.0, SPI Interface |
| ウォッチドッグ タイマ (WDT) |
Reset : 1 to 255 sec./min. per step |
| HW Monitor | Monitoring temperature, voltages. Auto throttling control when CPU overheats. |
| メカニカル設計 | |
| 外形寸法 | 200mm x 200mm x 80mm (7.87″ x 7.87″ x 3.32″) |
| 質量 | 2.4kg (5.29lb) |
| マウント | Wallmount by mounting bracket |
| 設置環境条件 | |
| 動作温度 | -40°C to 70°C (-40°F to 158°F) |
| 保存温度 | -55°C to 85°C (-67°F to 185°F) |
| 湿度 | 5% to 95% Humidity, non-condensing |
| 相対湿度 | 95% @ 70°C |
| 耐衝撃性 |
– IEC 60068-2-27
– SSD : 50G @ wallmount, Half-sine, 11ms
|
| 耐振動性 |
– IEC 60068-2-64
– SSD : 5Grms, 5Hz to 500Hz, 3 Axis
|
| EMC指令 | CE, FCC, EN50155, EN50121-3-2 |
∧
