| システム |
| プロセッサ |
– 24-core Intel® Core™ 200S Series Processor (Bartlett Lake-S)
– 24-core Intel® Core™ i9/i7/i5/i3 Processor (14th gen, Raptor Lake-S Refresh)
– 24-core 13th Gen Intel® Core™ i9/i7/i5/i3 Processor (Raptor Lake-S)
– 16-core 12th Gen Intel® Core™ i9/i7/i5/i3 Processor (Alder Lake-S)
|
| チップセット |
Intel® R680E Chipset |
| BIOS |
AMI |
| SIO |
IT8786E |
| メモリ |
2 DDR4 3200MHz SO-DIMM, up to 64GB |
| OS |
Windows 11, Windows 10, Linux |
| AIアクセラレータ |
| プロセッサ |

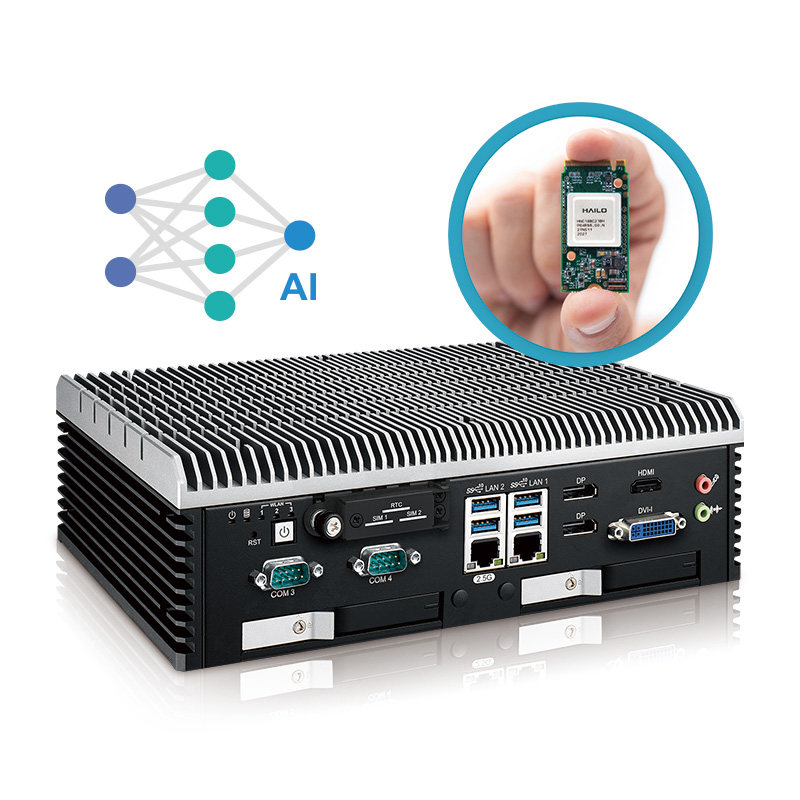

Hailo-8™ AI Processor, up to 26 TOPS |
| フレームワーク |
TensorFlow, ONNX |
| I/O インタフェース |
| シリアル |
Up to 4 COM RS-232/422/485 |
| USBポート |
6 USB 3.2 Gen 2 |
| Isolated DIO |
16 Isolated DIO : 8 DI, 8 DO (Optional) |
| LEDランプ |
Power, HDD, PoE, Wireless |
| SIM カード |
2 External SIM Card Sockets |
| RTCバッテリー |
Front-access RTC Battery |
| 拡張スロット |
| Mini PCIe |
1 Mini PCIe Socket for PCIe/USB/SIM Card/Optional mSATA |
| M.2 |
– 1 M.2 Key B Socket (3042/3052, SATA/USB 3, USB 2)
– 1 M.2 Key E Socket (2230, PCIe x2/USB)
|
| SUMIT A, B |
2 SUMIT Slot (Optional) |
| グラフィックス |
| プロセッサ |
Intel® UHD Graphics 770/730 driven by Intel® Xe Architecture |
| インタフェース |
4 independent displays :
– 2 DisplayPort : Up to 7680 x 4320 @60Hz/5120 x 2880 @120Hz
– 1 DVI-I : Up to 1920 x 1080 @60Hz
– 1 HDMI : Up to 1920×1080 @ 60Hz
|
| ストレージ |
| SATA |
2 SATA III (6Gbps) support S/W RAID 0, 1 |
| mSATA |
1 SATA III (Mini PCIe Type, 6Gbps) |
| その他 |
– 2 Front-access 2.5″ SSD/HDD Tray
– 4 Front-access M.2 Key M SSD Tray (ECX-3000 PoES AI)
|
| オーディオ |
| コーデック |
Realtek® ALC888S-VD, 7.1 Channel HD Audio |
| 端子 |
1 Mic-in, 1 Line-out |
| イーサネット |
| LAN 1 |
Intel® I219LM GigE LAN |
| LAN 2 |
Intel® I226 2.5GigE LAN supports TSN |
| 2.5G PoE |
| LAN 3 |
2.5GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I226 |
| LAN 4 |
2.5GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I226 |
| LAN 5 |
2.5GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I226 |
| LAN 6 |
2.5GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I226 |
| 電源 |
| 入力電圧 |
DC 9V to 50V |
| インタフェース |
– 3-pin Terminal Block : V+, V-, Frame Ground
– 4-pin Mini-DIN
|
イグニッション
コントロール |
16-mode Software Ignition Control |
| リモートスイッチ |
3-pin Terminal Block |
| その他 |
| TPM |
Infineon SLB9670 supports TPM 2.0, SPI Interface |
ウォッチドッグ
タイマ(WDT) |
Reset : 1 to 255 sec./min. per step |
| スマート遠隔制御 |
Wake on LAN, PXE supported |
| HW Monitor |
Monitoring temperature, voltages. Auto throttling control when CPU overheats. |
| メカニカル設計 |
| 外形寸法 |
260.0mm x 175.0mm x 79.0mm (10.24″ x 6.89″ x 3.11″) |
| 質量 |
3.8 kg (8.38 lb) |
| マウント |
– Wallmount by mounting bracket
– DIN Rail Mount (Optional)
– 2U Rackmount (Optional)
|
| 設置環境条件 |
| 動作温度 |
35W TDP CPU :
-40°C to 65°C (-40°F to 149°F), Fanless
65W TDP CPU :
-40°C to 45°C (-40°F to 113°F), Fanless
ECX-3000-PoES AI : -40°C to 45°C (-40°F to 113°F), Fanless
|
| 保存温度 |
-40°C to 85°C (-40°F to 185°F) |
| 湿度 |
5% to 95% Humidity, non-condensing |
| 相対湿度 |
95% @65°C |
| 耐衝撃性 |
– IEC 60068-2-27
– SSD : 50G @wallmount, Half-sine, 11ms
|
| 振動性 |
– IEC 60068-2-64
– SSD : 5Grms, 5Hz to 500Hz, 3 Axis
|
| EMC指令 |
CE, FCC, EN50155, EN50121-3-2 |
