SPC-7000
製品特長
PRODUCT FEATURE
・第11世代インテル® Core™ i7/i5/i3プロセッサ採用 （Tiger Lake UP3）、最大TDP 28Wプロセッサ対応
・コンパクトでファンレス仕様で-40° C～60° C幅広い動作温度に対応
・DDR4 3200MHzメモリ、最大32GBまで拡張可
・デュアルDPポートによるディスプレイ出力4K表示サポート
・複数のUSB装備による最大10Gbpsデータ転送可
・Intel® Time-Sensitive Networking（TSN）規格に準拠する 2.5GigE LANポート装備
・1基GigE LANポートはiAMT、TPM 2.0サポート
・DC電源で最大9V-55V入力サポート、イグニッションコントロール対応可能
・外部よりアクセス便利なSIMソケット装備、5G/WiFi/4G/3G/LTE/ GPRS/UMTSサポート
・オプションでSUMIT A, Bサポートによる10GigE LAN、10G SFP+、5G、SIMソケット、PoE LAN、GigE LAN、シリアルポート、ファイバーLAN、ビデオキャプチャなど構成可能

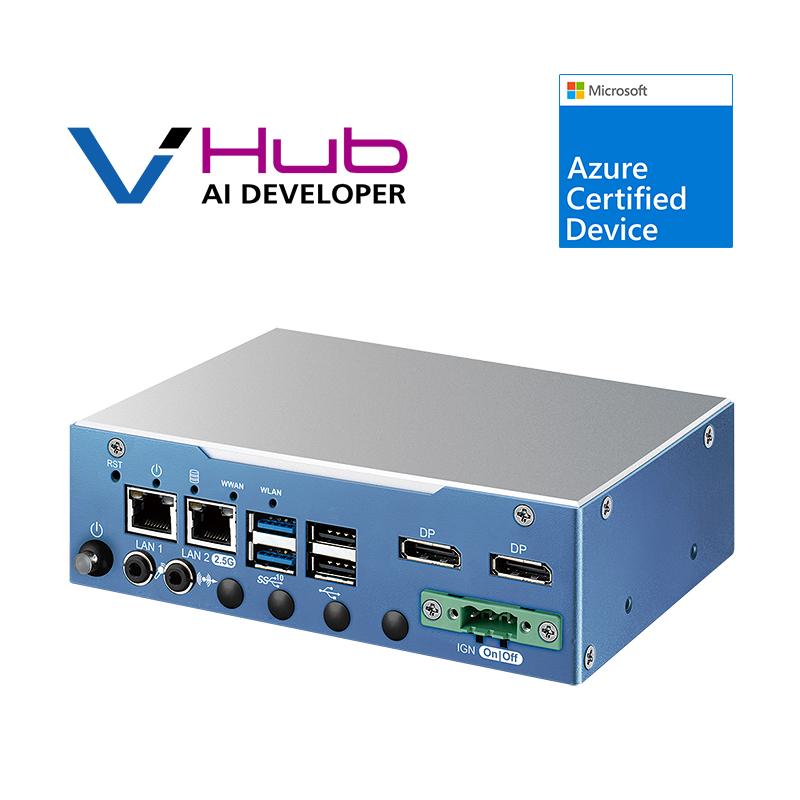

・お客様のニーズによるOpenVINO x VHub AIでワンストップ AIoTソリューション提案
-
Leading Technology
・The latest quad-core 11th Gen Intel Core U-Series processors bring industry-leading CPU, graphics and AI performance, max ・28W CPU supported
・New Intel Iris Xe Graphics delivers discrete-level graphics performance, supports DirectX 12, OpenGL 4.6, OpenCL 2.0, and max 4K resolution

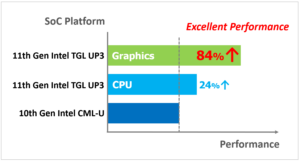

・Max 24% ↑ CPU performance enhanced and 84% ↑ graphics performance improved than the former generation Intel SoC solutions
・High-speed data transfer : USB 3.2 (10G), PCIe 3.0 (8GT/s), SATA III (6G), 2.5GigE LAN (2.5G), GigE LAN (1G)
-

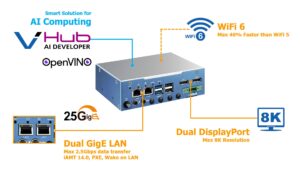

Advanced Integration
・Advanced WiFi 6 supports max 40% faster wireless data transfer than WiFi 5
・Dual DisplayPort display, max 4K Resolution
・Dual Ethernet connections, max 2.5Gbps data transfer

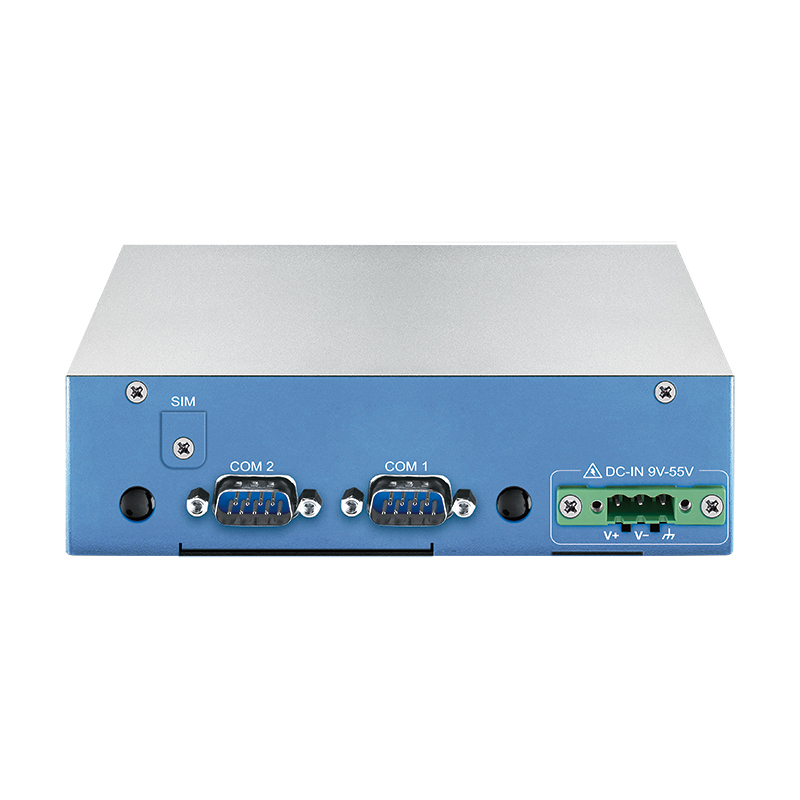

・2 COM RS-232/422/485, 4 USB, SIM Socket
・Smart Manageability : iAMT 14.0, TPM 2.0, PXE, Wake on LAN, Remote Power Switch
・Optional supports OpenVINO tool kits for AI Computing
-
Flexible Configurations
・5G/WiFi/4G/3G/LTE/GPRS/UMTS wireless connection
・Storage : SATA III, M.2 Key B
・Expansion : M.2 Key B & M.2 Key E
・Optional SUMIT A, B for 10GigE LAN/10G SFP+/5G Networks/ 2.5G LAN/SIM Socket/PoE LAN/ GigE LAN/Fiber LAN/Video Capture
・Versatile product configuration for project requirements
Wallmount/DIN Rail/VESA Mount
-

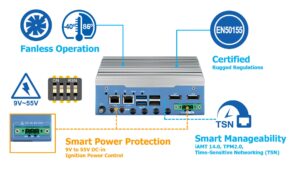

Rugged Reliability
・Fanless design, -40˚C to 85˚C Operation
9V to 55V wide range DC Power Input
・Ignition Power Control for in-vehicle applications
Trusted Intel LAN, Intel Active Management Technology (iAMT) and Intel Time-Sensitive Networking (TSN) supported
・Rugged SUMIT A, B connector, full function supported
・Anti-shock, Anti-vibration
・EN50155, EN50121-3-2
製品仕様
Product Specifications
| システム | |
| プロセッサ | Quad Core Intel® Core™ i7/i5/i3 Processor (Tiger Lake UP3) |
| チップセット | Intel® SoC (Tiger Lake) |
| BIOS | AMI |
| SIO | IT8786E |
| メモリ | 1 DDR4 3200MHz SO-DIMM, up to 32GB |
| グラフィックス | |
| グラフィックス プロセッサ |
Intel® Iris® Xe Graphics |
| インタフェース |
Supports Dual display：
– DisplayPort 1：Up to 4096 x 2304 @60Hz
– DisplayPort 2：Up to 4096 x 2304 @60Hz
|
| イーサネット | |
| LAN 1 | Intel® Ethernet Controller I219LM GigE LAN supports iAMT |
| LAN 2 | Intel® Ethernet Controller I225-IT supports 2.5 GigE LAN |
| オーディオ | |
| コーデック | Realtek ALC892, 5.1 Channel HD Audio |
| インタフェース | 1 Mic-in, 1 Line-out |
| ストレージ | |
| M.2 | 1 M.2 Key B 2260 Socket |
| SATA | 1 SATA III (6Gbps) |
| I/O インタフェース | |
| シリアルポート | 2 COM RS-232/422/485 (ESD 8KV) |
| USBポート |
– 2 USB 3.1 (External)
– 2 USB 2.0 (External)
– 2 USB 2.0 (Internal)
|
| LEDランプ | Power, HDD, WWAN, WLAN |
| SIMカード | 1 External Nano SIM Card Socket |
| 拡張スロット | |
| M.2 |
– 1 M.2 Key B Socket (2260/3042/3052,PCIe x2/USB 3, Default/USB 2)
– 1 M.2 Key E Socket (2230, PCIe/USB)
|
| SUMIT A, B | 2 SUMIT Slot (Optional, with customized chassis) |
| 電源 | |
| 入力電圧 | 9V to 55V DC-in |
| インタフェース | 3-pin Terminal Block：V+,V-, Frame Ground |
| イグニッション コントロール |
16 Mode Ignition Control |
| リモートスイッチ | 2-pin Terminal Block |
| その他 | |
| TPM | Infineon SLB9670 supports TPM 2.0, SPI Interface |
| ウォッチドッグタイマ(WDT) | Reset : 1 to 255 sec./min. per step |
| スマート遠隔制御 | Wake on LAN, PXE supported |
| HW Monitor | Monitoring temperature, voltages. Auto throttling control when CPU overheats. |
| ソフトウェアサポート | |
| OS | Windows 10, Linux |
| メカニカル設計 | |
| 外形寸法 |
150.4mm x 106.2mm x 44.2mm (5.92″ x 4.18″ x 1.74″)
|
| 質量 | 0.9kg (1.98 lb) |
| マウント |
– Wallmount by mounting bracket
– DIN Rail Mount (Optional)
– VESA Mount (Optional)
|
| 設置環境条件 | |
| 動作温度 | -40°C to 60°C (-40°F to 140°F) @15W TDP CPU |
| 保存温度 | -40°C to 85°C (-40°F to 185°F) |
| 湿度 | 5% to 95% Humidity, non-condensing |
| 相対湿度 | 95% @75°C |
| 耐衝撃性 |
-IEC 60068-2-27
-SSD：50G @ wallmount, Half-sine, 11ms
|
| 耐振動性 |
-IEC 60068-2-64
-SSD：5Grms, 5Hz to 500Hz, 3 Axis
|
| EMC指令 | CE, FCC, EN50155, EN50121-3-2 |
