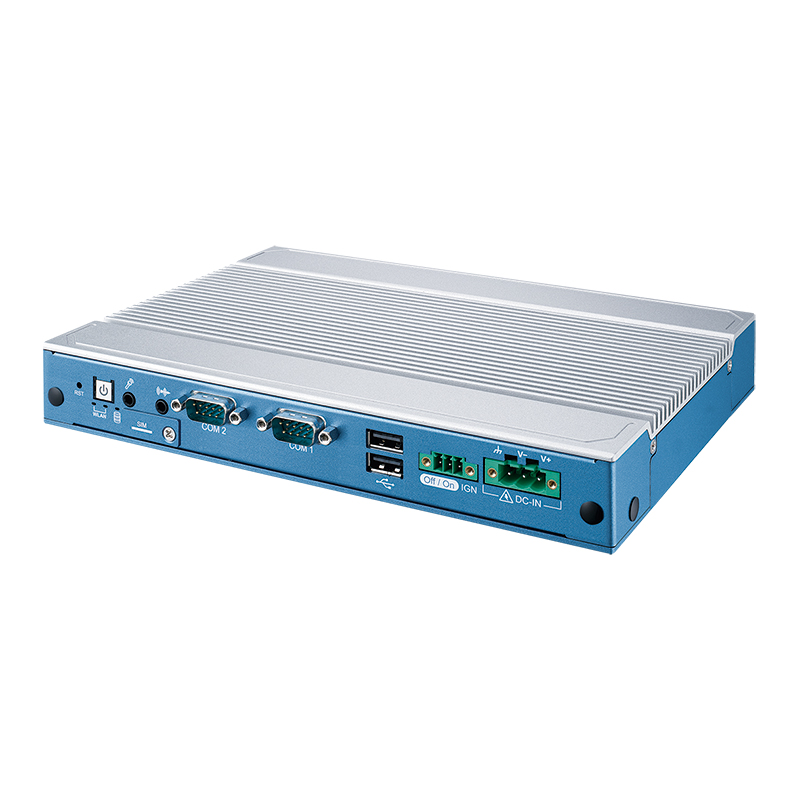

ABP-4000
製品特長
PRODUCT FEATURE
・第13世代インテル® Core™ i7/i5/i3 Uシリーズプロセッサ（Raptor Lake-P）採用
・-25℃～70℃温度対応かつスッキリとしたケーブルレス設計
・2枚DDR4 3200MHzメモリ、最大64GBまで拡張可能
・2基USB 3.2 Gen 2、1基USB 3.2 Gen 2x2ポート装備
・高精細な4K映像出力対応の4基HDMIやDP(Type-C仕様)ポート付き
・9V～50VDC電圧入力、ソフトウェアイグニッション制御
・5G/WiFi/4G/LTE/GPRS/UMTS、TPM 2.0サポート
・OpenVINO™をサポートすることでAIコンピューティング構築可能
製品仕様
Product Specifications
| システム | |
| プロセッサ |
– Onboard 10-core 13th Gen Intel® Core™ i7-1365UE Processor (Raptor Lake-P)
– Onboard 10-core 13th Gen Intel® Core™ i5-1345UE Processor (Raptor Lake-P)
– Onboard 6-core 13th Gen Intel® Core™ i3-1315UE Processor (Raptor Lake-P)
|
| チップセット | Intel® SoC |
| GPU | Intel® Iris Xe Graphics eligible |
| BIOS | AMI |
| SIO | IT8786E |
| メモリ | 2 DDR4 3200MHz SO-DIMM, up to 64GB |
| OS | Windows 11, Windows 10, Linux |
| I/Oインタフェース | |

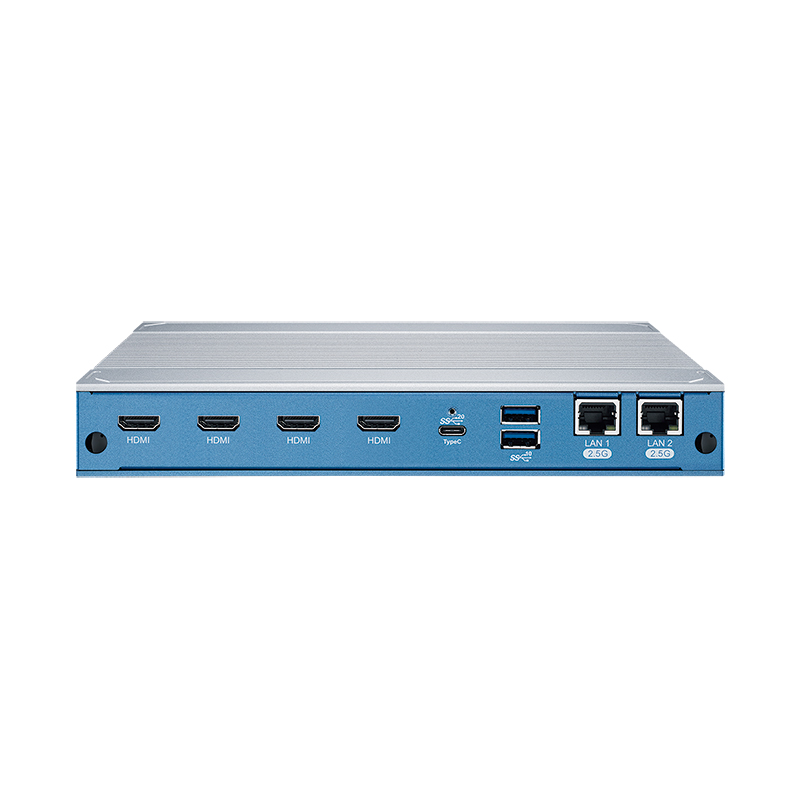

| ディスプレイ |
– 4 HDMI 2.0: Up to 3840 x 2160 @60Hz
– 1 DisplayPort 1.4a: Up to 3840 x 2160 @60Hz by USB Type-C
|

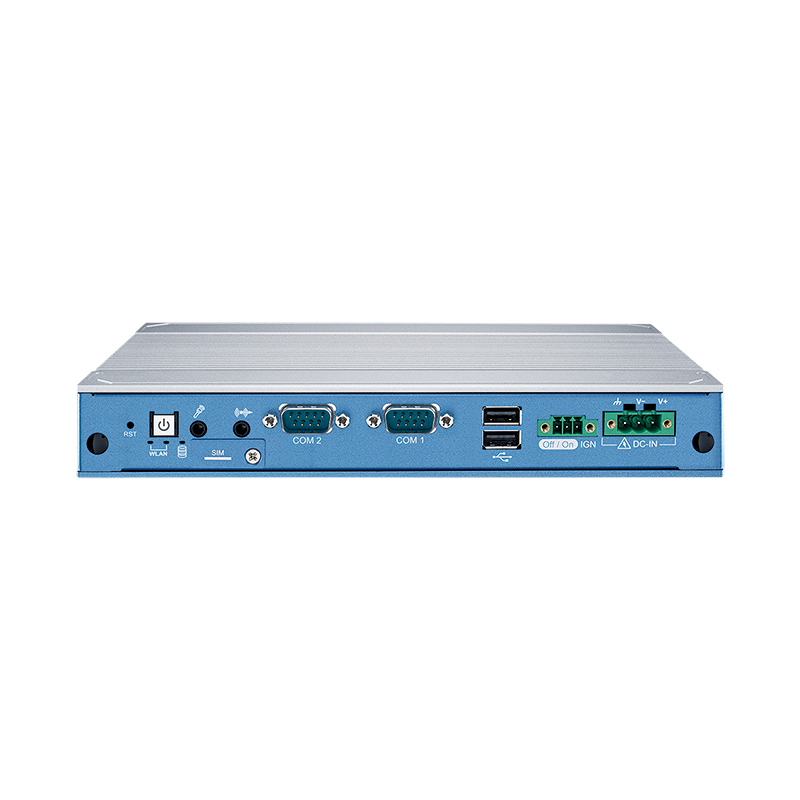

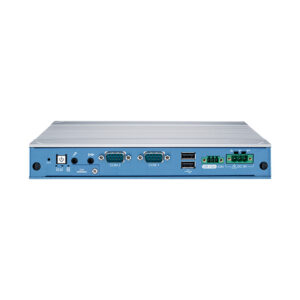

| シリアルポート | 2 COM RS-232/422/485 |
| USBポート |
– 1 USB 3.2 Gen 2×2 Type-C, support DP 1.4a
– 2 USB 3.2 Gen 2 Type-A
– 2 USB 2.0 Type-A
|
| LEDランプ | Power, HDD, Wireless |
| SIMカード | 1 External Nano SIM Card Socket |
| 拡張スロット | |
| M.2 |
– 1 M.2 Key B Socket (2242/3042, PCIe x1/USB 3, default) with internal SIM
– 1 M.2 Key E Socket (2230, PCIe x1)
|
| ストレージ | |
| SATA | 1 SATA III (6Gbps)(Optional) |
| M.2 |
– 1 M.2 Key M Socket (2242/2280, PCIe 4.0 x4)
– 1 M.2 Key M Socket (2242/2280, PCIe x2, default/SATA)
|
| オーディオ | |
| コーデック | Realtek ALC888S-VD, 7.1 Channel HD Audio |
| 端子 | 1 Mic-in, 1 Line-out |
| イーサーネット | |
| LAN 1 | Intel® I226 2.5GigE LAN supports TSN |
| LAN 2 | Intel® I226 2.5GigE LAN supports TSN |
| 電源 | |
| 電圧入力 | DC 9V to 55V |
| インタフェース | 3-pin Terminal Block: V+, V-, Frame Ground |
| イグニッション コントロール |
16 Mode |
| リモートスイッチ | 3-pin Terminal Block : On, Off, IGN |
| その他 | |
| TPM | Infineon SLB9672 supports TPM 2.0, SPI Interface |
|
ウォッチドッグ
タイマ (WDT)
|
Reset : 1 to 255 sec./min. per step |
| HW Monitor | Monitoring temperature, voltages. Auto throttling control when CPU overheats. |
| メカニカル設計 | |
| 外形寸法 (W x L x H) | 228.0mm x 150.0mm x 32.6mm (8.98″ x 5.91″ x 1.28″) |
| 質量 | 1.6 kg (3.5 lb) |
| マウント |
– Wallmount by mounting bracket
– VESA Mount (Optional)
– DIN Rail Mount (Optional)
|
| 設置環境条件 | |
| 動作温度 | -25°C to 70°C (-13°F to 158°F) with air flow |
| 保存温度 | -40°C to 85°C (-40°F to 185°F) |
| 湿度 | 5% to 95% Humidity, non-condensing |
| 相対湿度 | 95% @70°C |
|
耐衝撃性
|
– IEC 60068-2-27
– SSD : 50G @wallmount, Half-sine, 11ms
|
| 耐振動性 |
– IEC 60068-2-64
– SSD : 5Grms, 5Hz to 500Hz, 3 Axis
|
| EMC指令 | CE, FCC, ICES, EN50155, EN50121-3-2 |
∧
