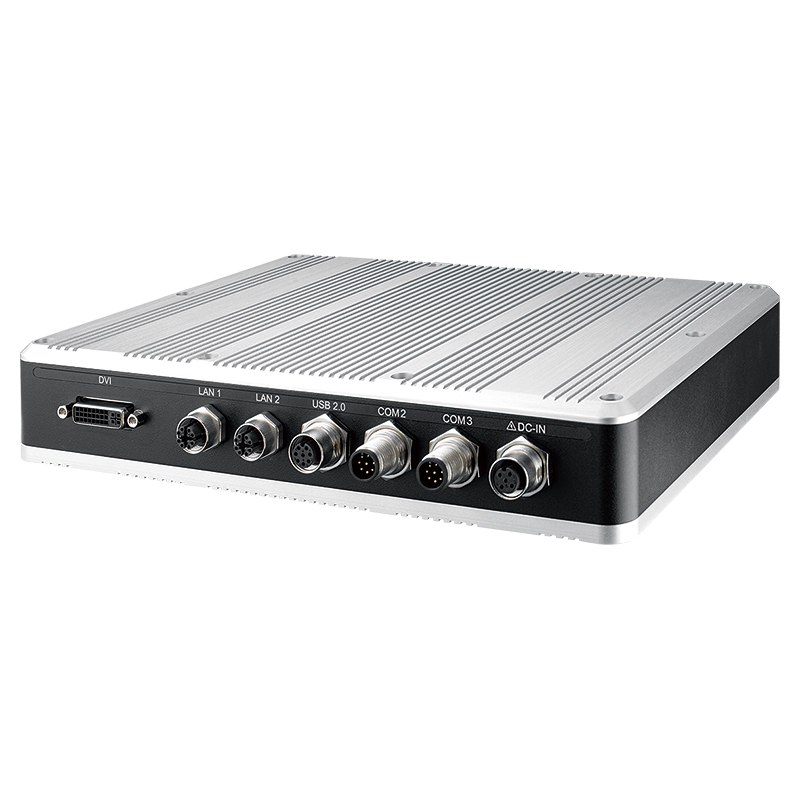

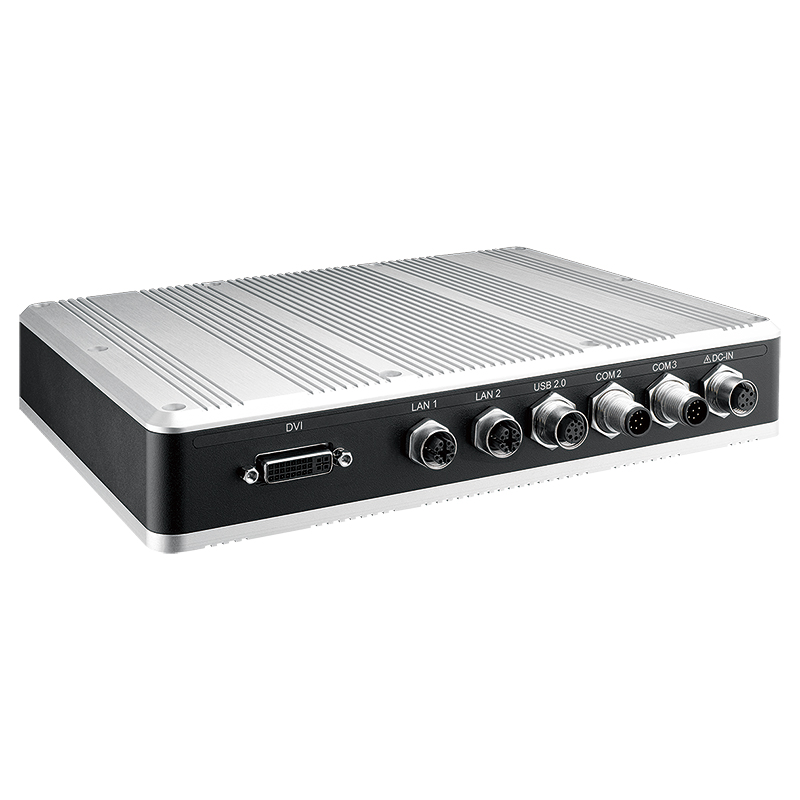

RES-3000（M12）
製品特長
PRODUCT FEATURE
・防水・防塵IP67規格に準拠した超小型産業用PC
ファンレス仕様で最大-30℃～70℃対応
・第8世代インテルCore™ i7/i5/i3 Uシリーズ SOC Whiskey Lake採用、従来より40%性能アップ
・DDR4 2400MHzメモリ、最大32GB拡張可能
・インテル® UHD グラフィック 620搭載、DirectX 12、OpenGL 4.5 ＆OpenCL 2.1サポート
・頑丈なギガビットEthernet用M12-Xコード付2ポート装備 iAMT 12.0 サポート
・M12 COMポート2基 (RS-232/422/485) M12コネクタ1基実装によるUSB 2ポートとして接続可
・防水M12コネクタで入力電圧DC 9V～48V対応
・オプションで TPM 2.0 サポート可能
・ワンストップカスタイマイズ対応 (DMS)
-

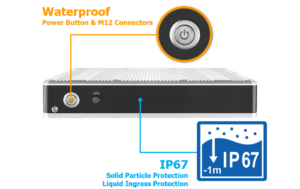

IP67 Protection
・Solid Particle Protection：Fully Dust Tight
・Liquid Ingress Protection：Up to 1M depth in 30 minutes
・Waterproof Chassis
・Waterproof Connectors：DVI, GigE LAN, USB, COM, DC-in, Power Button
-
Outstanding Performance
・8th Generation Intel Whiskey Lake Power-efficient Platform, max 15W TDP
・Quad-core Intel Core i7/i5/i3 U-series SoC, max 32GB DDR4 Memory

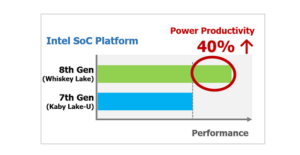

・More than 40% power productivity greater than former 7th Generation Intel Kaby Lake U-series processors
・Intel UHD 620 graphics：4K resoluion, DirectX 12, OpenGL 4.5, OpenCL 2.1
-

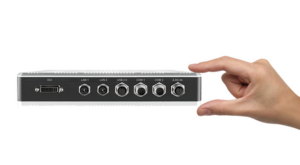

Compact Integratoion
・Compact & Slim design
・OpenVINO for AI Computing
・DVI display, up to 4K Resolution

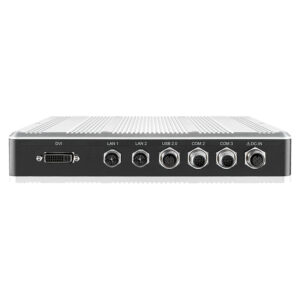

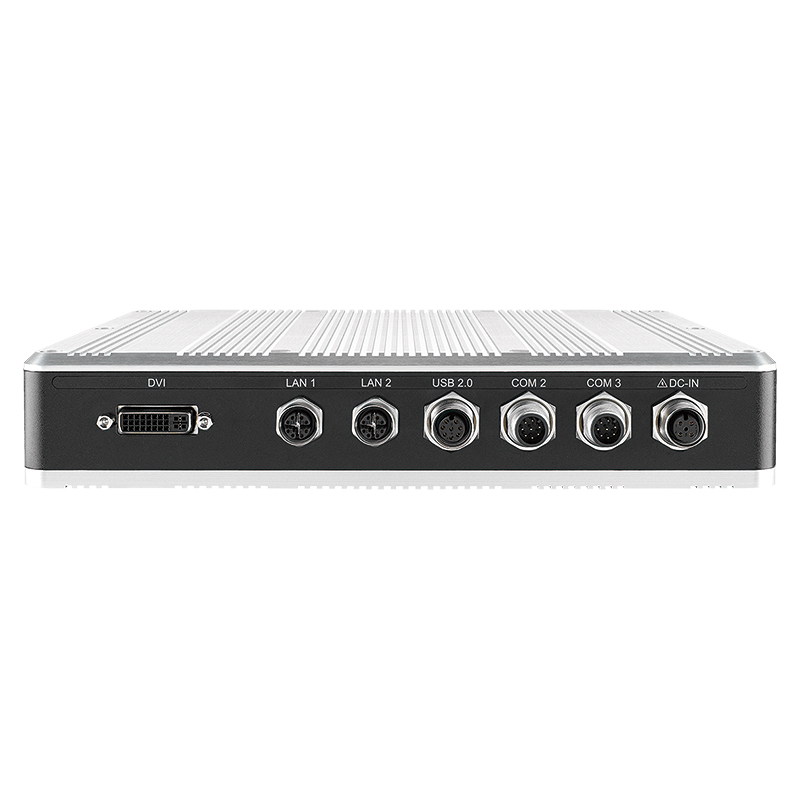

・2 GigE LAN, 2 COM RS-232/422/485, 2 USB
・1 2.5" SSD bracket, 1 SATA III, 1 mSATA
・Smart Manageability：TPM 2.0, iAMT 12.0, PXE, Wake on LAN, Watchdog
-
Rugged Reliability
・Fanless -30°C to 70°C operation
・9V to 48V Wide Range DC Power Input
・X-coded M12：GigE LAN
・A-coded M12：COM, USB, DC-in
・EN50155 & EN50121-3-2
・Anti-shock, Anti-vibration
・Industrial-grade Longevity
製品仕様
Product Specifications
| システム | |
| プロセッサ | Intel® Core™ i7/i5/i3/Celeron® U-series Processor (Whiskey Lake) |
| チップセット | Intel® SoC (Cannon Lake) |
| バイオス | AMI |
| SIO | IT8786E |
| メモリ | 1 DDR4 2400MHz SO-DIMM, up to 32GB |
| OS | Windows 10, Linux |
| I/O インタフェース | |
| シリアル | 2 COM RS-232/422/485, A-coded M12 Connector |
| USB | 1 supports 2-port USB 2.0, A-coded M12 Connector |
| LED | Power, HDD |
| グラフィックス | |
| グラフィックスプロセッサ | Intel® HD Graphics 620 |
| 表示解像度 | IP67 Waterproof DVI-D Connector, up to 1920 x 1200 @60Hz |
| ストレージ | |
| SATA | 1 SATA III (6Gbps) |
| mSATA | 1 SATA III (Mini PCIe Type, 6Gbps) |
| ストレージ拡張 |
– 1 mSATA Socket
– 1 Internal 2.5″ SSD/HDD Bracket
|
| イーサネット | |
| LAN 1 | Intel® I219LM GigE LAN supports iAMT 11.0, X-coded M12 Connector |
| LAN 2 | Intel® I210 GigE LAN, X-coded M12 Connector |
| 電源 | |
| 入力電圧 | 9V to 48V, DC-in |
| インタフェース | A-coded M12 Connector |

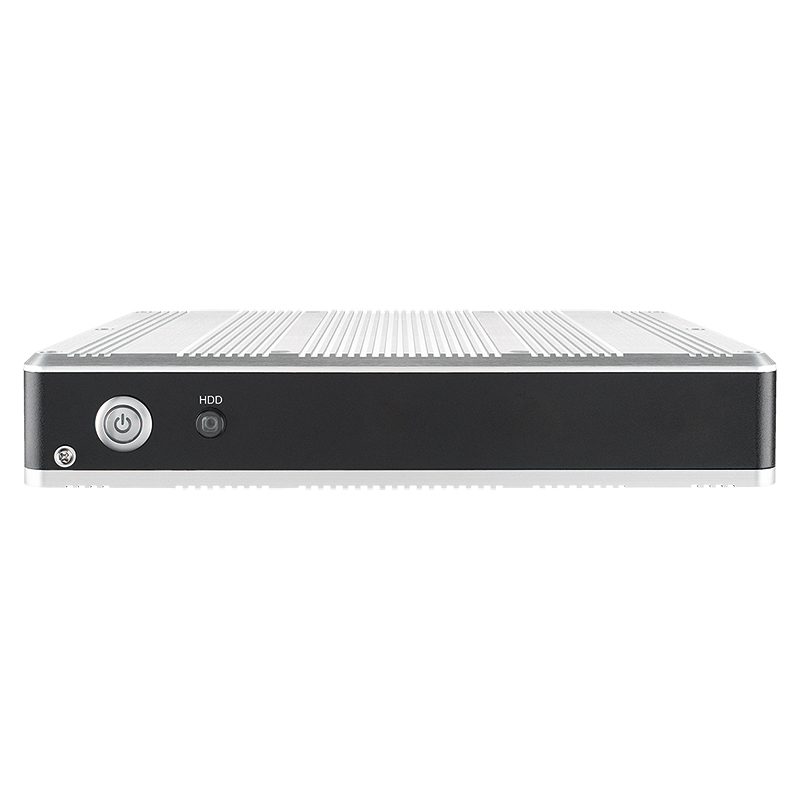

| 電源スイッチ | IP67 Waterproof Power Button |
| その他 | |
| TPM | Optional Infineon SLB9665 supports TPM 2.0 |
| ウォッチドッグタイマ (WDT) | Reset : 1 to 255 sec./min. per step |
| スマート遠隔制御 | Wake on LAN, PXE supported |
| HW Monitor | Monitoring temperature, voltages. Auto throttling control when CPU overheats. |
| メカニカル設計 | |
| 外形寸法 | 250mm x 180mm x 44mm (9.8″ x 7.1″ x 1.7″) |
| 質量 | 2.3 kg (5.07 lb) |
| 取付方法 |
– Wallmount by mounting bracket
– VESA Mount
|
| 設置環境条件 | |
| 動作温度 | -30°C to 70°C (-22°F to 158°F) |
| 保存温度 | -40°C to 85°C (-40°F to 185°F) |
| 湿度 | 5% to 95% Humidity, non-condensing |
| 相対湿度 | 95% @ 70°C |
| 耐衝撃性 |
– IEC 60068-2-27
– SSD : 50G @ wallmount, Half-sine, 11ms
|
| 耐振動性 |
– IEC 60068-2-64
– SSD : 5Grms, 5Hz to 500Hz, 3 Axis
|
| EMC 指令 | CE, FCC, EN50155, EN50121-3-2 |
