TGS-1000
製品特長
PRODUCT FEATURE
・インテル® Core™ Ultra 7/5プロセッサを採用、ハイパフォーマンスと電力効率の最適なバランスを実現しつつ、CPU 生産性を最大14%向上させ、最大34 TOPSを発揮します。
・HDMIとディスプレイポートを装備し、4K解像度で最大5つの独立したディスプレイをサポートします。
・2基USB 3.2 Gen 2、1基USB 3.2 Gen 2x2 Type-CによるDPをサポート、2基USB 2.0、1基2.5GigE LANによるインテル® TSNをサポート
・3基M.2ソケットによるストレージと機能拡張をサポート
・拡張性の高いモジュラー設計による、さらにUSB、絶縁型DIO、COM、LAN、4G/LTEを構築可能
・12V～24VDC電圧入力、0℃～+55℃環境に対応
・お客様のニーズによるOpenVINO™ x VHub AIでワンストップAIoTソリューション提案
-

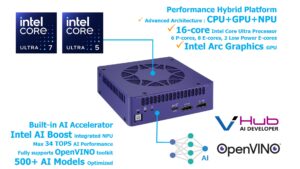

Optimized AI Platform
・Intel Core Ultra Processor features performance hybrid architecture with new AI experiences, immersive graphics, and an optimal balance of battery life and performance, delivers max 14% CPU productivity improved and up to 34 TOPS.
・Multiple compute engines in one SoC : CPU (6 P-cores, 8 E-cores, 2 Low Power E-cores), GPU (Intel Arc GPU), and NPU (Intel AI Boost).
・High-speed DDR5 Memory, up to 96GB
・Intel Arc graphics supports DirectX 12.2, OpenGL 4.6, OpenCL 3.0, and Intel® Deep Learning Boost.
・High-speed data transfer : USB 3.2 Gen 2x2 Type-C (20G), PCIe 4.0 (16GT/s), USB 3.2 Gen 2 (10G), 2.5GigE (2.5G)
-

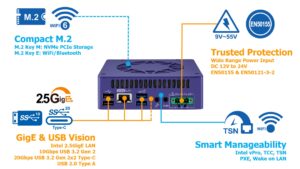

Compact Integration
・Small Form Factor, compact size
・DC 12V to 24V Wide Range Power Input
・Multiple HDMI and DisplayPort, max 3 independent displays, up to 4K resolution
・2.5GigE LAN, 10G USB 3.2 Gen 2, USB 2.0
・Supports Compact M.2 Key M Storage and M.2 Key E Expansion
・Smart Manageability : Intel vPro, TCC, TSN, PXE, Wake on LAN
・EN50155, EN50121-3-2
・OpenVINO toolkits support 500+ AI models optimized for AI Computing
-

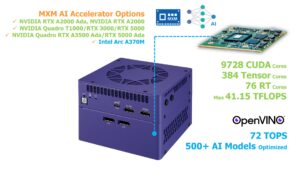

AI Accelerating Options
・Optional supports Compact MXM Graphics to boost performance AI and media processing workloads
・NVIDIA Ada Lovelace/Ampere/Turing architecture supports max 9728 NVIDIA CUDA cores, 384 Tensor Cores, or 76 RT Cores, delivering max 41.15 TFLOPS peak FP32 performance
・Intel Xe HPG microarchitecture delivers 72 TOPS AI performance
・Compact MXM Accelerator : NVIDIA RTX A2000 Ada, NVIDIA RTX A2000, NVIDIA Quadro T1000, NVIDIA Quadro RTX 3000, NVIDIA Quadro RTX 5000, NVIDIA Quadro RTX A3500 Ada, NVIDIA Quadro RTX 5000 Ada, Intel Arc A370M
-
Versatile Configurations

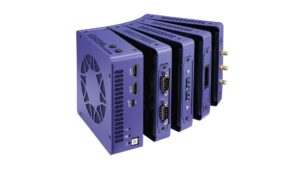

・Innovative Stackable Docking design for optional expansion functions
・TGS-101 : 16-bit GPIO
・TGS-102 : 16-bit Isolated DIO (8 DI, 8 DO)
・TGS-104 : 2 Isolated COM RS-232/422/485
・TGS-105 : Dual USB 3.0
・TGS-106 : Dual 1G LAN
・TGS-107 : 4G Module with SIM Socket
製品仕様
Product Specifications
| システム | |
| プロセッサ |
Intel® Core™ Ultra 7 165H Processor (16 Cores)
Intel® Core™ Ultra 5 135H Processor (14 Cores)
|
| NPU | Integrated Intel® AI Boost neural processing unit |
| チップセット | Intel® SoC |
| GPU | Built-in processor graphics Intel® Arc™ GPU |
| BIOS | AMI |
| SIO | IT8659E |
| メモリ | 2 DDR5 5600MHz SO-DIMM, up to 96GB |
| OS | Windows 11, Windows 10, Linux |
| I/Oインタフェース | |

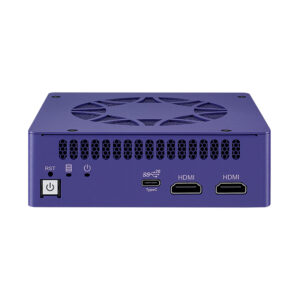

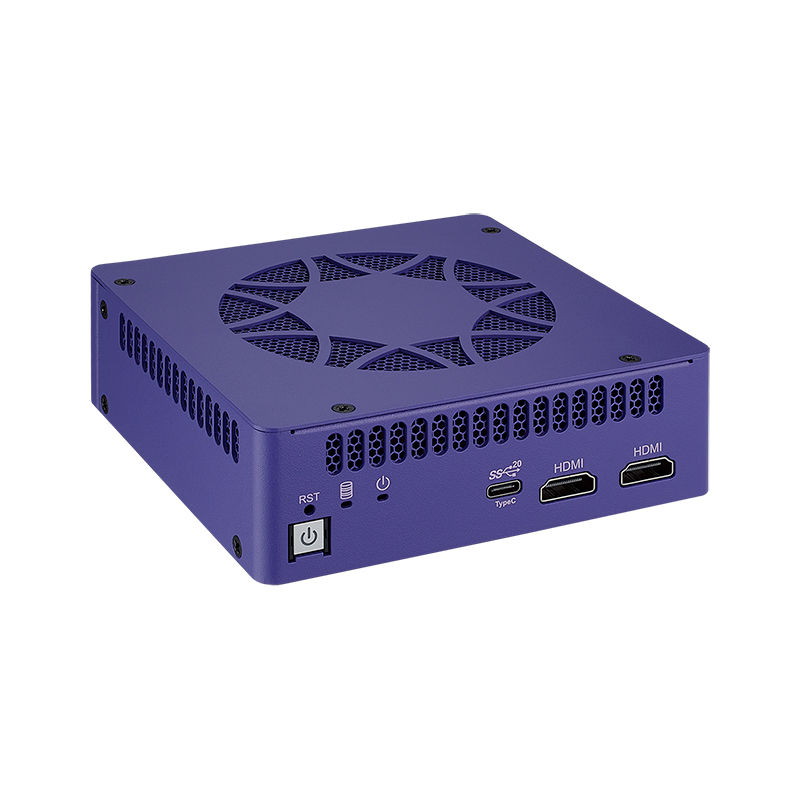

| ディスプレイ |
– 2 HDMI 2.1 : Up to 4096 x 2304 @60Hz
– 1 DisplayPort 1.4 : Up to 3840 x 2160 @60Hz by USB Type-C
|

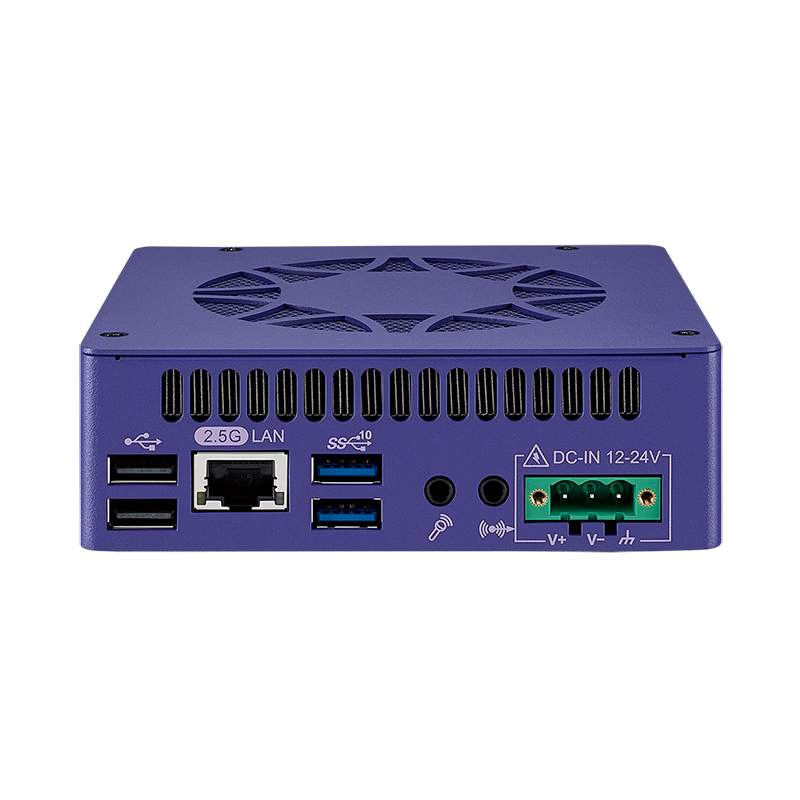

| USB |
– 2 USB 3.2 Gen 2 Type A
– 1 USB 3.2 Gen 2×2 Type C (5V/3A)
– 2 USB 2 Type A
|
| LEDランプ | Power, HDD |
| 拡張スロット | |
| M.2 | 1 M.2 Key E Socket (2230, PCIe x1/USB) |
|
ドッキング増設
|
2 Expansion Connector for docking module |
| ストレージ | |
| M.2 |
– 1 M.2 Key M Socket (2280, PCIe 4.0 x4)
– 1 M.2 Key M Socket (2242, PCIe 4.0 x4)
|
| オーディオ | |
| コーデック | Realtek ALC888S-VD, 7.1 Channel HD Audio |
| 端子 | 1 Mic-in, 1 Line-out |
| イーサーネット | |
| LAN | Intel® I226 2.5GigE LAN supports TSN |
| 電源 | |
| 電圧入力 | DC 12V to 24V |
| インタフェース | 3-pin Terminal Block：V+,V-, Frame Ground |
| その他 | |
|
ウォッチドッグ
タイマ (WDT)
|
Reset : 1 to 255 sec./min. per step |
| HW Monitor | Monitoring temperature, voltages. Auto throttling control when CPU overheats. |
| メカニカル設計 | |
| 寸法 | 117mm x 120mm x 38mm (4.61″x 4.72″x 1.49″) |
| 質量 | 0.9 kg (1.98 lb) |
| マウント |
– Wallmount by mounting bracket
– VESA Mount (Optional)
– DIN Rail Mount (Optional)
|
| 設置環境条件 | |
| 動作温度 | 0°C to 55°C (-13°F to 131°F), with air flow |
| 保存温度 | -40°C to 85°C (-40°F to 185°F) |
| 湿度 | 5% to 95% Humidity, non-condensing |
| 相対湿度 | 95% @55°C |
|
耐衝撃性
耐振動性
|
– IEC 61373: 2010
– Railway Applications : Rolling Stock Equipment,
Shock and Vibration Tests
|
| EMC指令 | CE, FCC, ICES, EN50155, EN50121-3-2 |
