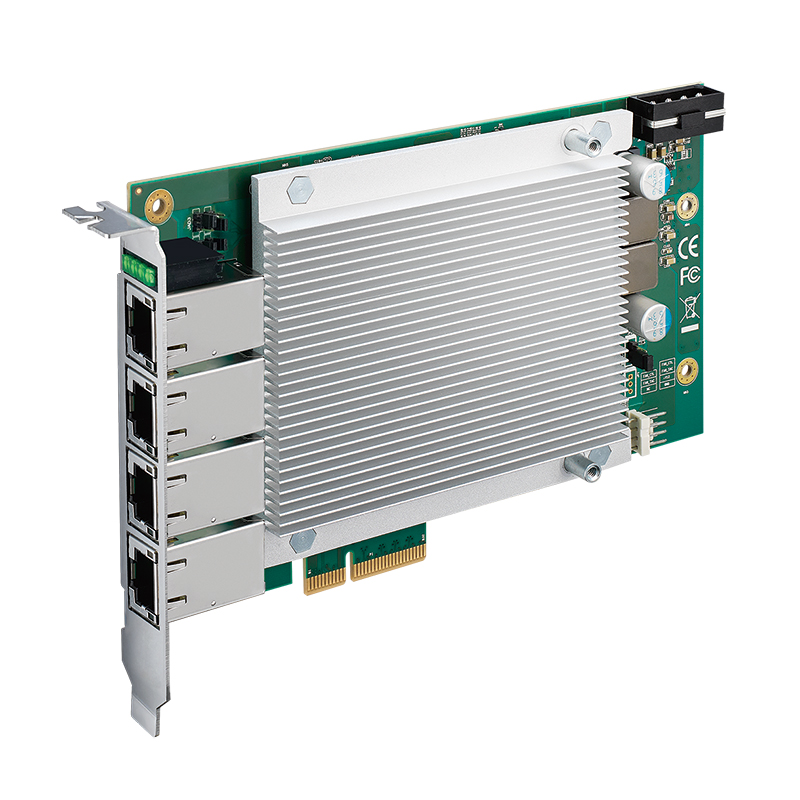

PE-5000 (10G PoE+)
製品特長
PRODUCT FEATURE
・インテル® XL710/ X550-AT2 10GBASE-T搭載による4ch/2ch PoE+ LAN装備、最大10Gbpsの帯域幅を実現する10GbE画像処理ボード
・PCIe x8(PE-5004)、PCIe x4(PE-5002) スロット対応（PCIe 3.0、8 GT/s）
・IEEE 802.3at規格(PoE+)対応、1ポートにつき最大25.5W/48V給電可能、On/Off制御機能あり
・IEEE 1588高精度の時刻同期プロトコル（PTP）、IEEE 802.3AS高精度のタイミング同期
・最大9.7Kのジャンボフレーム、リンクアグリケーション(LAG)対応
・エネルギー効率に優れ、電源管理機能を備えたイーサネットIEEE 802.3az（Energy Efficient Ethernet/EEE）、DMAコアレッシングサポート
NBASE-Tテクノロジー展開可能 (CAT 5e/CAT 6ケーブルで2.5/5.0 GbEサポート)
-25℃～+60℃の動作温度対応（PE-5002）、-25℃～+55℃の動作温度対応（PE-5004）
製品仕様
Product Specifications
| イーサネット | |
| インタフェース | PCI Express x 8 |
| コントローラ | Intel® Ethernet Controller XL710 |
| コントローラ搭載数 | 1 |
| チップ(PHY) | Intel® X557 |
| チップ搭載数 | 1 |
| データレート | 10Gbps/1Gbps/100Mbps |
| ポート数 | 4 |
| ジャンボフレーム | Up to 9.7KB supported |
| リンクアグリゲーション(LAG) | Present |
| PoE標準規格 | IEEE 802.3at compliant |
| 電源 | |
| 出力仕様 |
– 4 RJ45 Connector
– 4 LED for PoE On/Off Mode
– Up to 25.5W Power Output at 48V DC per port |
| 端子 | 1 4-pin 12V Power Connector |
| ソフトウェアサポート | |
| OS | Windows 11/10/8.1/7, Linux |
| メカニカル設計 | |
| 外形寸法(W x L) | 168mm x 111mm (6.6″ x 4.4″) |
| ブラケット | Full height |
| 設置環境条件 | |
| 動作温度 | -25°C to 55°C with air flow (-40°F to 131°F) |
| 保存温度 | -40°C to 85°C (-40°F to 185°F) |
| 湿度 | 5% to 95% Humidity, non-condensing |
| 相対湿度 | 95% @ 55°C |
| EMC指令 | CE, FCC |

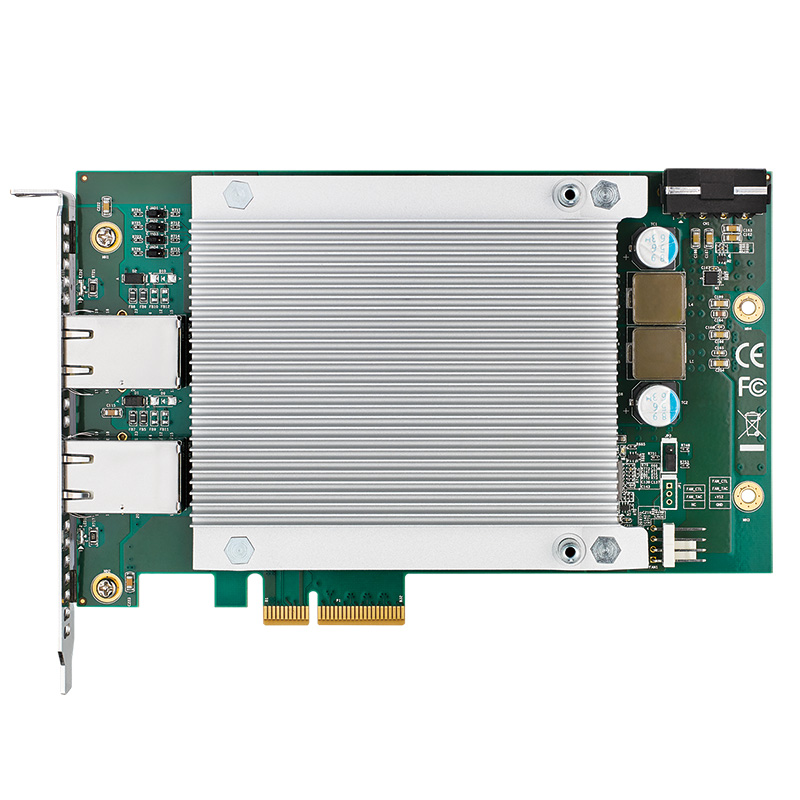

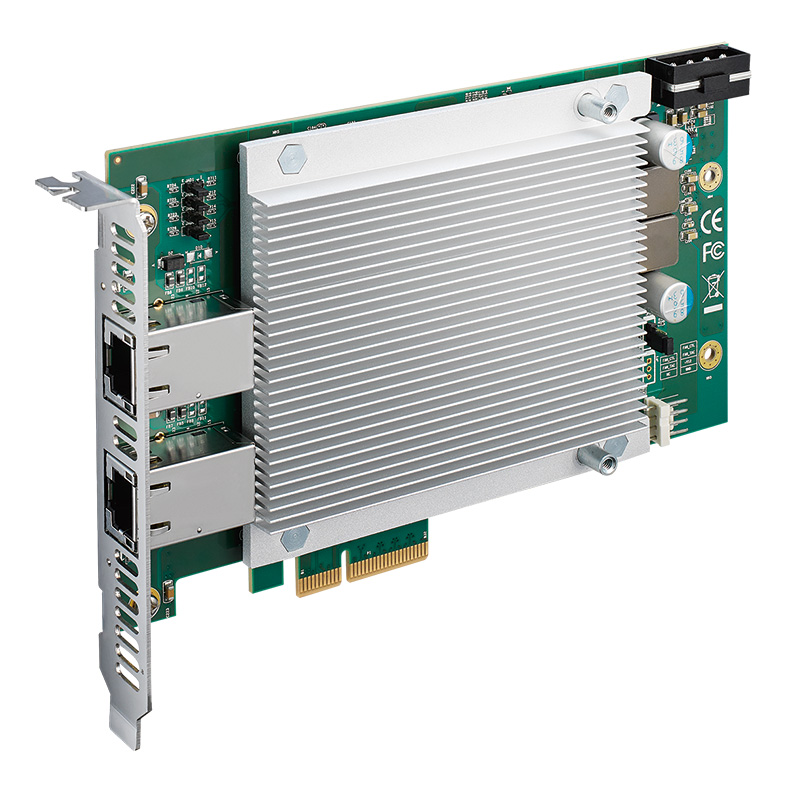

PE-5002
| イーサネット | |
| インタフェース | PCI Express x4 |
| コントローラ | Intel® Ethernet Controller X550-AT2 |
| コントローラ搭載数 | 1 |
| データレート | 10Gbps/*5Gbps/*2.5Gbps/1Gbps/100Mbps (*Linux only) |
| ポート数 | 2 |
| ジャンボフレーム | Up to 15.5KB supported |
| リンクアグリゲーション(LAG) | Present |
| PoE標準規格 | IEEE 802.3at compliant |
| 電源 | |
| 出力仕様 |
– 2 RJ45 Connector
– 2 LED for PoE On/Off Mode
– Up to 25.5W Power Output at 48V DC per port |
| 端子 | 1 4-pin 12V Power Connector |
| ソフトウェアサポート | |
| OS | Windows 11/10/8.1/7, Linux |
| メカニカル設計 | |
| 外形寸法(W x L) | 168mm x 111mm (6.6″ x 4.4″) |
| ブラケット | Full height |
| 設置環境条件 | |
| 動作温度 | -25°C to 60°C with air flow (-40°F to 140°F) |
| 保存温度 | -40°C to 85°C (-40°F to 185°F) |
| 湿度 | 5% to 95% Humidity, non-condensing |
| 相対湿度 | 95% @ 60°C |
| EMC指令 | CE, FCC |
∧
