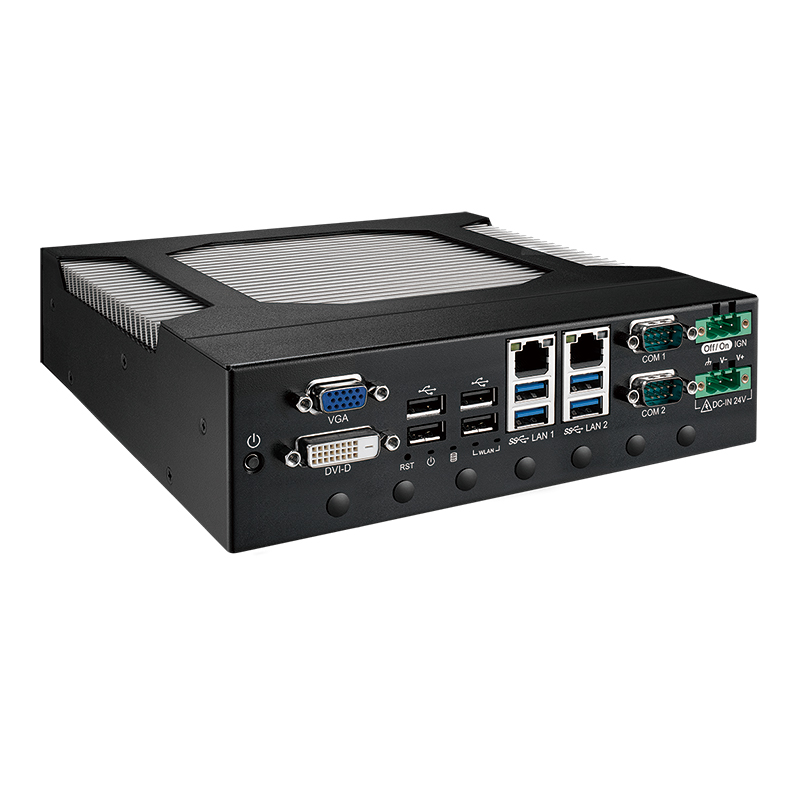

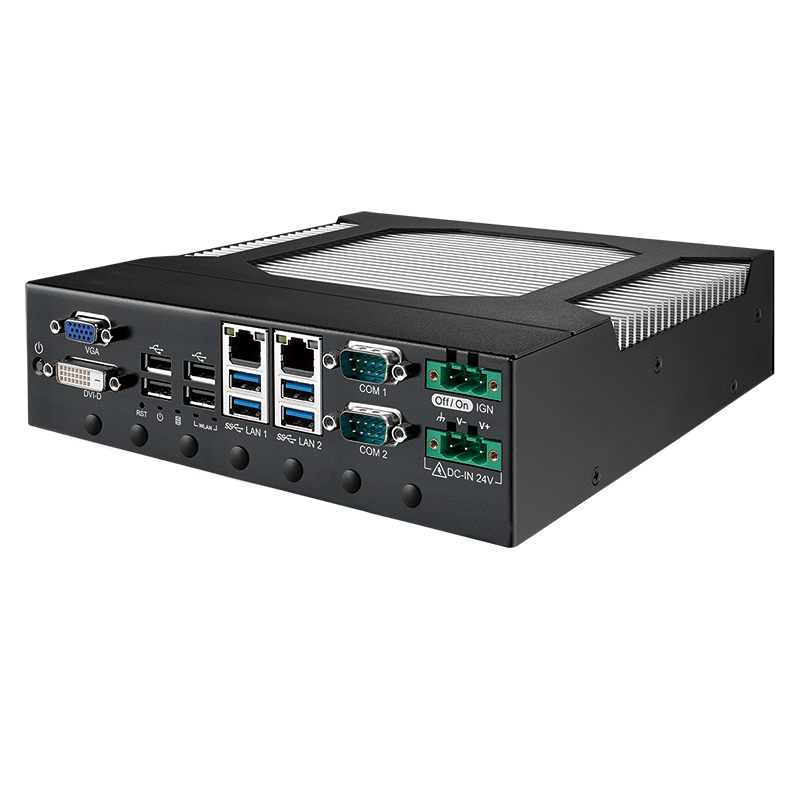

VCM-1000
製品特長
PRODUCT FEATURE
・インテル® Core™ 200Sシリーズおよびインテル® Core™ プロセッサ(第14/13/12世代)搭載（コードネーム : Bartlett Lake-S/Raptor Lake-S Refresh/Raptor Lake-S/Alder Lake‐S）、インテル® H610E PCH採用
・2枚DDR5 5200MHz、最大96GBまで拡張可能
・独立で動作するGigE LANポート2基、8基USBと2基COMポート装備
・WiFi/4G/3G/LTE/GPRS/UMTS、M.2 Key E、M.2 Key Bサポート
・ソフトウェアによるイグニッション制御、TPM 2.0とIntel® TCC、WOL(Wake on LAN)、PXEサポート
・コンパクト2U/ハーフサイズデザイン、幅広い動作温度-25°C～60°Cに対応
・オプションによるOpenVINO x VHub AIでワンストップAIoTソリューション提案
-
Advanced Platform

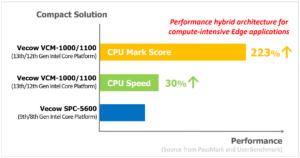

・The latest Intel® Core™ 200S Series and 14/13/12th Gen Intel® Core™ Processor (codename: Bartlett Lake-S/Raptor Lake-S Refresh/Raptor Lake-S/Alder Lake-S) running with Intel® H610E PCH, up to 24 cores and 32 threads with advanced performance hybrid architecture, max 65W CPU supported
・Dual DDR5 SO-DIMM, up to 96GB Memory
・Intel UHD Graphics 770 driven by Intel Xe Architecture with up to 32 graphics execution units (EUs) supporting immersive interactions with integrated graphics and accelerated AI
・Supports DirectX 12, OpenGL 4.5, OpenCL 3.0
・High-speed data transfer : PCIe 3.0 (8GT/s), USB 3.2 Gen 2 (10G), SATA III (6G), GigE LAN (1G)
-

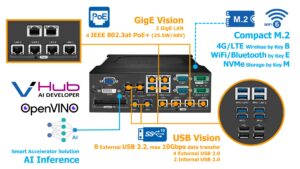

Integrated Features
・SuperSpeed USB Vision : Multiple USB 3.2 Gen 2 supports up to 10Gbps data transfer
・GigE Vision : Multiple RJ45 connections support high-speed GigE image capture
・PoE Vision available : IEEE 802.3at PoE+ (25.5W/48V)
・Dual Display : VGA, DVI-D
・COM RS-232/422/485, Isolated DIO, SIM Socket
・Supports WiFi/BT/4G/LTE/GPER/UMTS wireless communication
・Compact M.2 Connections : M.2 Key B, M.2 Key E, M.2 Key M
・Optional supports OpenVINO Toolkit for AI Computing
-

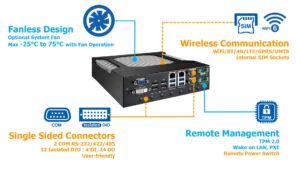

User-friendly Management

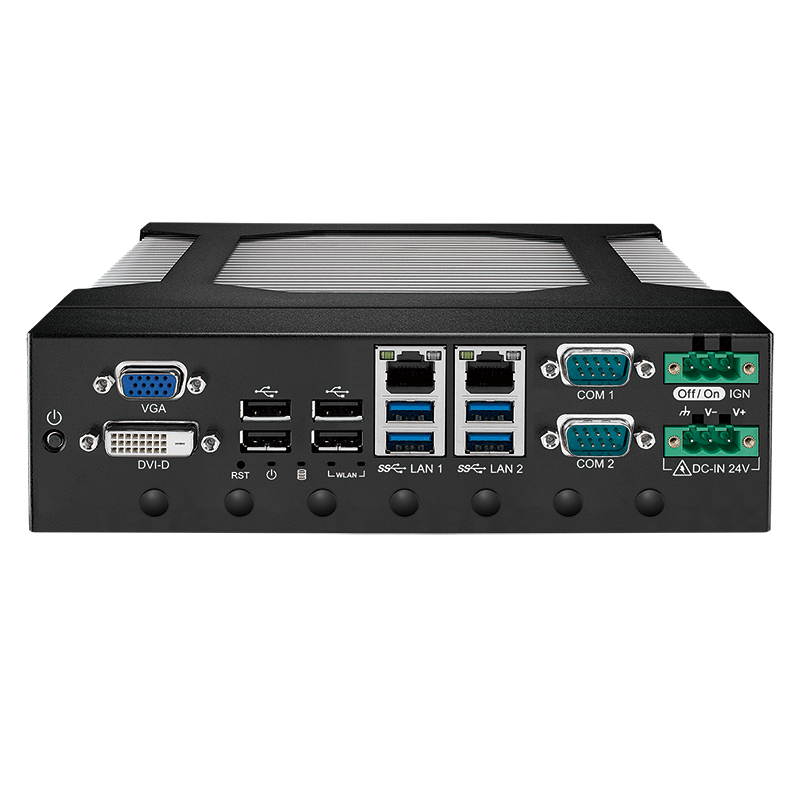

・Single Sided Connectors for easier system management
・36 Isolated DIO : 24 DO, 4 DI
・Intel TCC, TPM 2.0, PXE, Wake on LAN
・Supports Wireless Communication
・Remote Power Switch
・Compact Size
・Anti-shock, Anti-vibration
・Trusted Longevity Support
-

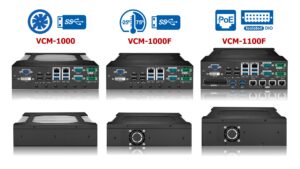

Various Offering

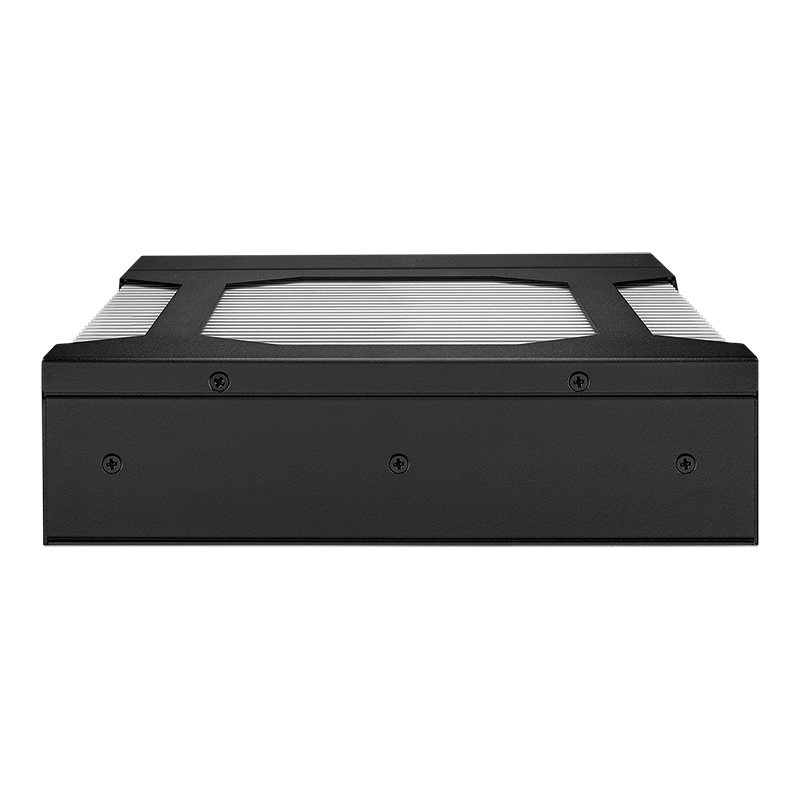

・VCM-1000 : Fanless operation for harsh environments
・VCM-1000F : Equipped with System Fan for optimized operating temperature
・VCM-1100F : Max 6 GigE LAN with 4 PoE+, 12 External USB connections
製品仕様
Product Specifications
| システム | |
| プロセッサ |
– 24-core Intel® Core™ 200S Series Processor (Bartlett Lake-S)
– 24-core Intel® Core™ i9/i7/i5/i3 Processor (14th gen, Raptor Lake-S Refresh)
－24-core 13th Gen Intel® Core™ i9/i7/i5/i3 Processor (Raptor Lake-S)
－16-core 12th Gen Intel® Core™ i9/i7/i5/i3 Processor (Alder Lake-S)
|
| チップセット | Intel® H610E |
| BIOS | AMI |
| SIO | IT8786E |
| メモリ | 2 DDR5 5200MHz SO-DIMM, up to 96GB (Non-ECC) |
| OS | Windows 10, Window 11, Linux |
| I/Oインタフェース | |
| シリアルポート | 2 COM RS-232/422/485 |
| USB | 4 USB 3.2 (External), 4 USB 2.0 (External), 2 USB 2.0 (Internal) |
| LEDランプ | Power, HDD, PoE, Wireless |
| SIMカード | 1 SIM Card Socket (Internal) |
| 拡張スロット | |
| M.2 |
– 1 M.2 Key B Socket (2280/3052/3042, PCIe, SATA, USB 2)
– 1 M.2 Key E Socket (2230, PCIe)
|
| グラフィックス | |
| グラフィックス プロセッサ |
Intel® UHD Graphics 770 driven by Intel® Xe Architecture |
| インタフェース |
– 1 VGA : Up to 1920 x 1200 @60Hz
– 1 DVI-D : Up to 1920 x 1200 @60Hz
|
| ストレージ | |
| SATA | 1 SATA III (6Gbps) |
| M.2 | 1 M.2 Key M Socket (2280/22110, PCIe x2, SATA) |
| その他 | 1 2.5″ SSD/HDD Bracket (Internal) |
| イーサネット | |
| LAN 1 | Intel® I219LM GigE LAN |
| LAN 2 | Intel® I210 GigE LAN |
| 電源 | |
| 入力電圧 | 24V DC Power Input |
| インタフェース | 3-pin Terminal Block : V+, V-, GND |
| イグニッション コントロール |
16-mode Software Ignition Control |
| リモートスイッチ | 3-pin Terminal Block |
| その他 | |
| TPM | Infineon SLB9670 supports TPM 2.0, SPI Interface |
|
ウォッチドッグ
タイマ (WDT)
|
Reset : 1 to 255 sec./min. per step |
| 遠隔制御 | Wake on LAN, PXE supported |
| HW Monitor | Monitoring temperature, voltages. Auto throttling control when CPU overheats. |
| メカニカル設計 | |
| 外形寸法 | 200 x 200 x 55 (mm) |
| 質量 | 2.5kg (5.51 lb) |
| マウント |
– Wallmount by mounting bracket
– VESA Mount (Optional)
– DIN Rail Mounting (Optional)
|
| 設置環境条件 | |
| 動作温度 |
35W CPU : -25°C to 60°C (-13°F to 140°F), with air flow
65W CPU : -25°C to 45°C (-13°F to 113°F), with air flow
|
| 保存温度 | -40°C to 85°C (-40°F to 185°F) |
| 湿度 | 5% to 95% Humidity, non-condensing |
| 相対湿度 | 95% @60°C |
| 耐衝撃性 |
– IEC 60068-2-27
– SSD : 50G @wallmount, Half-sine, 11ms
|
| 耐振動性 |
– IEC 60068-2-64
– SSD : 5Grms, 5Hz to 500Hz, 3 Axis
|
| EMC指令 | CE, FCC |
