ECS-4700
製品特長
PRODUCT FEATURE
・低消費電力の第13世代インテル® Core™ i7/i5 プロセッサ (Raptor Lake-P)搭載
・船舶向けの船級EN60945規格準拠
・Intel® vPro、TCC、TSN、TPM 2.0規格サポート
・2基2.5G、4基PoE+（絶縁型付き）ポート装備
・外部アクセス便利な2.5" SSD/HDDトレイ付き
・2基USB 3.2 Gen 2、1基USB 3.2 Gen 2x2 Type-C装備による20Gbpsのデータ転送速度を実現
・小型でファンレス仕様、-25°C to 75°C動作温度に対応
・DC冗長電源で最大9V-50V入力サポート、ソフトウェアによるイグニッション制御
・5G/WiFi/4G/LTE/GPRS/UMTSの無線通信対応
・オプションでお客様のニーズによるOpenVINO x VHub AIでワンストップAIoTソリューションとAIエッジ提案
-
New Generation AI-Ready Platform
・14-core 28W Intel Core i7/i5 processor built-in AI accelerators with Intel Deep Learning Boost
・High-speed DDR5 Memory, up to 96GB
・Intel Iris Xe Graphics supports DirectX 12.1, OpenGL 4.6, OpenCL 3.0, and max 4K resolution
・High-speed data transfer: USB 3.2 Gen 2x2 (20Gbps), USB 3.2 Gen 2 (10Gbps), PCIe 3.0 (8GT/s), SATA III (6Gbps), 2.5GigE (2.5Gbps)
・Fully supports OpenVINO toolkits for AI Computing
-

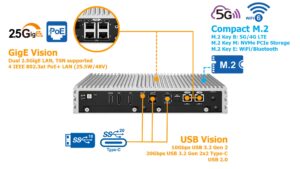

Compact Integrated Features
・Display Interface: DisplayPort, HDMI 2.0
・GigE Vision: 2 2.5GigE LAN, 4 IEEE 802.3at PoE+ GigE LAN
・USB Vision: 10G USB 3.2 Gen 2, USB 3.2 Gen 2x2 Type C, USB 2.0
・4 COM RS-232/422/485, 16 Isolated DIO
・SIM socket for 5G/WiFi/4G/LTE/GPRS/UMTS wireless data transfer
・M.2 Key B, M.2 Key E, M.2 Key M
-

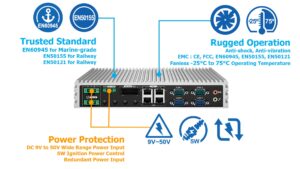

Marine-grade System Reliability
・EN60945, EN50155, and EN50121 trusted standards compliant
・Fanless -25°C to 75°C Operation
・Dual DC 9V to 50V Power Input
・Supports Redundant Power Input
・Software Ignition Power Control
・Anti-shock, Anti-vibration
-
Optimized System Manageability

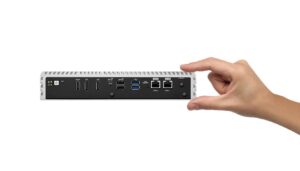

・Compact & User-friendly designs for easier system maintenance
・Front-access SIM socket for wireless communication
・Front-access 2.5" SSD/HDD trays, RAID 0, 1 data backup
・Smart system management: Intel vPro, TCC, TSN, TPM 2.0, Wake on LAN, PXE, Remote Power Switch
製品仕様
Product Specifications
| システム | |
| プロセッサ |
Onboard 14-core 13th Gen Intel® Core™ i7-1370PE Processor (Raptor Lake-P)
|
| チップセット | Intel® SoC |
| GPU | Intel® Iris Xe |
| BIOS | AMI |
| SIO | IT8786E |
| メモリ | 2 DDR5 5200MHz SO-DIMM, up to 96GB |
| OS | Windows 11, Windows 10, Linux |
| I/Oインタフェース | |
| シリアル | 4 COM RS-232/ 422/ 485 |
| USB |
– 2 USB 3.2 Gen2 Type-A
– 1 USB 3.2 Gen 2×2 Type-C, support DP 1.4a
– 2 USB 2.0 Type-A
|
| Isolated DIO | 16 Isolated DIO : 8 DI, 8 DO |
| ディスプレイ |
– 2 DisplayPort 1.4a : Up to 3840 x 2160 @60Hz
– 1 DisplayPort 1.4a : Up to 3840 x 2160 @60Hz by USB Type-C
– 1 HDMI 2.0 : Up to 3840 x 2160 @60Hz
|
| LED | Power, HDD, PoE |
| SIM | 1 External Nano SIM Socket |
| 拡張スロット | |
| M.2 |
– 1 M.2 Key B Socket (2280/3052, PCIe x2/USB 3 Default) with Internal SIM
– 1 M.2 Key E Socket (2230, PCIe x1)
|
| ストレージ | |
| SATA |
2 SATA III (6Gbps) support software RAID 0, 1
– 2 Front-access 2.5″ SSD/HDD Tray
|
| M.2 | 1 M.2 Key M Socket (2280, PCIe x4) |
| オーディオ | |
| コーデック | Realtek® ALC888S-VD, 7.1 Channel HD Audio |
| 端子 | 1 Mic-in, 1 Line-out |
| イーサーネット | |
| LAN 1 | Intel® I226 2.5GigE LAN supports TSN |
| LAN 2 | Intel® I226 2.5GigE LAN supports TSN |
| PoE | |
| LAN 3 | GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I350 |
| LAN 4 | GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I350 |
| LAN 5 | GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I350 |
| LAN 6 | GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I350 |
| *Remind : PoE power budget supports up to 25.5W each, total 35W | |
| 電源 | |
| 電圧入力 1 | DC 9V to 50V, Redundant Power Input |
| 電圧入力 2 | DC 9V to 50V, Redundant Power Input |
| インタフェース | 3-pin Terminal Block : V+, V-, Frame Ground |
| イグニッション コントロール |
16-mode Software Ignition Control |
| リモートスイッチ | 3-pin Terminal Block |
| その他 | |
| TPM | Infineon SLB9672 supports TPM 2.0, SPI Interface |
| ウォッチドッグ タイマ (WDT) |
Reset : 1 to 255 sec./min. per step |
| HW Monitor | Monitoring temperature, voltages. Auto throttling control when CPU overheats |
| メカニカル設計 | |
| 外形寸法 | 256.8mm x 141.0mm x 54.9mm (10.11″ x 5.55″ x 2.16″) |
| 質量 | 2.2kg (4.8lb) |
| マウント |
– Wallmount by mounting bracket
– VESA Mount (Optional)
– DIN Rail Mount (Optional)
|
| 設置環境条件 | |
| 動作温度 | -25°C to 75°C (-13°F to 167°F) with air flow |
| 保存温度 | -40°C to 85°C (-40°F to 185°F) |
| 湿度 | 5% to 95% Humidity, non-condensing |
| 相対湿度 | 95% @75°C |
| 耐衝撃性 | IEC 60068-2-64 |
| 耐振動性 | IEC 60068-2-27 |
| EMC指令 | CE, FCC, EN50155, EN50121-3-2, EN60945 |
